二硫化鎢——具有廣泛的電子和光電應用前景新材料

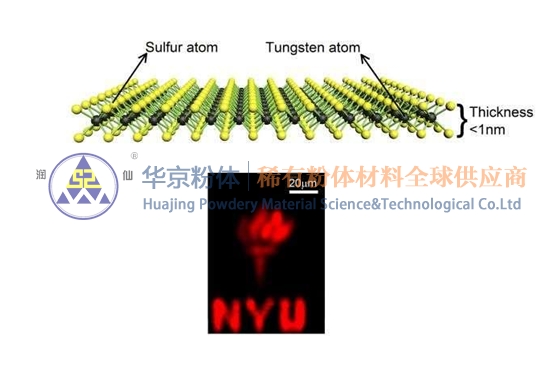

紐約大學理工學院電學與計算機工程助教Davood Shahrjerdi和博士生Abdullah Alharbi 在Applied Physics Letters上發表的文章中消息闡述了這一用于合成大片高性能單層二硫化鎢的技術，二硫化鎢是具有廣泛的電子和光電應用前景的合成材料。

Shahrjerdi說：“我們開發了專門的反應器結合化學氣相沉積法來生長這種材料，并做了一些細微但關鍵的改變來改善反應器的設計和自身生長過程。我們發現，我們可以生產出原來只停留在紙上的高質量單層二硫化鎢。這是極其關鍵的一步，這使得這項研究可用于開發下一代晶體管、可穿戴式電子產品，甚至是柔性生物醫學設備等。”

自從第一個二維材料石墨烯在實驗中被發現，人們已經對二維電子材料研究了數十年。石墨烯和類似的二維材料都是只有一個原子的厚度，又被叫做單層材料，它們的厚度比一張紙的厚度小了幾百上千倍。這些二維材料有巨大的優勢和潛力，即很高的柔性，強度和導電性，但將它們用于實際還是很有挑戰性的。

石墨烯（單層碳原子）已在晶體管領域被研究很久了，但其缺乏能帶隙為半導體應用帶來了困難。Shahrjerdi解釋說：“你不能關閉石墨烯晶體管。”與石墨烯不同，二硫化鎢具有相當大的能帶隙，而且它還顯示出了新的屬性：當原子層的數目增加時能帶隙變得可調，并在單原子層厚度時它可以強烈吸收和發射光，使其在光電子、傳感和柔性電子器件等領域成為理想選擇。

為單原子層材料的開發所作出的努力往往會受到材料自身缺陷的影響，雜質和結構失調可以影響半導體中載流子的遷移率。Shahrjerdi和他的學生通過除去生長促進劑并使用氮氣而非氬氣作為載氣的方式，成功地減少了結構失調。

Shahrjerdi指出，材料的綜合測試表明單層二硫化鎢的載流子遷移率是迄今為止的最高值。他說：“這對我們這些在這個領域研究的人來說，是一個非常令人興奮的進展。”
